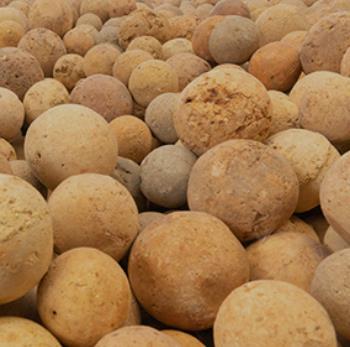

在炼铁企业,球式热风炉是高炉鼓风加热讑֤。球式热风炉技术问题的核心(j)是球床。球床是q径耐火球自然堆U而成Q一般按球径和材质不同分Z?个段ơ。用作球床上D高温区热介材料的耐火球主要有3U:(x)
1、高铝质耐火?/span>
Al2O3质量分数大于45%Q以氧化铝或铝硅酸盐Z?a href="http://www.ss-tui.cn/supply/6.html" target="_blank">耐火材料UCؓ(f)高铝质耐火材料。一般高铝耐火球的耐火度不低于1750-1790℃,荷重软化开始温度不低于1400-1530℃。当制品的Al2O3含量高Q其热稳定性会(x)显著降低?/span>
生中高铝耐火球用于球床上D高温区Q其耐火度和荷重软化温度能够满要求Q但热稳定性和抗渣性显得不뀂因此,l常?x)出现表面裂U和渣化_结现象Q导致床层透气性变差,清球周期~短?/span>
2、硅质耐火?/span>
质耐火球是一U酸性耐火材料QSiO2的质量分数大?3%Q其他成分主要是Al2O3、Fe2O3、CaO、MgO?qing)某些碱金属氧化物等。硅质耐火球的耐火度一般ؓ(f)1710-1750℃,荷重软化温度较高Q可?640-1650℃?/span>
生中硅质耐火球用于球床上D高温区Q在高温和大梯度温变条g下,球体表面开裂严重,抗碱性煤气灰R蚀能力较差Q渣化粘l现象严重,清球比较困难?/span>
3、镁铝质耐火?/span>
镁铝质耐火球的耐火度一般超q?000℃,荷重软化温度一般不高于1550℃,抗碱性渣侵蚀能力强?/span>
镁铝质耐火球的生工艺要比普通镁砖精l严|其用性能也比普通镁质耐火制品更好Q热E_性好Q?50℃水中热交换ơ数可达20ơ以上;抗渣性较好,特别是抗Fe2O3侵蚀的能力特别高。镁铝质耐火球适用于工作温度高且频JL动的球床上段?/span>
三种耐火球,镁铝质耐火球有利于热风炉蓄热和热传递,同时解决_球问题Qƈ且在长期高温负荷作用下,l构E_Q不发生脆化和Y化,目前Q在球床上段高温区,镁铝质耐火球逐渐取代?jin)其他两U,被越来越多的企业使用?/span>
